概述：
GYPG廣譜高壓力噴霧干燥機采用全封閉形式，所有部件均采用不銹鋼制造，配有三級凈化裝置，過濾后的空氣達十萬級要求，物料經過處裝有自動清洗裝置。
此款干燥設備屬于垂直下降并流型壓力式噴霧干燥機，這種形式的塔壁無粘壁現象，具有廣泛的適用性，通過調整高壓供料泵的動力，使霧化壓力可達1-20Mpa，能滿足含固率為20-30％中藥浸膏的干燥，成品的平均粒徑可達40-120目，粒徑大的可以免去制粒工序，實現一步法干燥制粒，還可通過二次返粉造粒，提高粒徑，減少成品中的含粉率，顆粒均勻一致，成品堆積密度小、分散性、流動性、溶解性好，適宜制成中藥沖劑、粉劑、膠囊等中成藥的原料藥或復方制劑。
基本原理：
廣譜高壓力噴霧干燥裝置是壓力式噴霧干燥技術在特定物料干燥中的應用，也是應用高壓泵把物料送至噴嘴，使物料分散成霧狀，與平行束狀熱風充分接觸，完成瞬間干燥，形成粉狀或顆粒狀成品的干燥裝置。
廣譜高壓力噴霧干燥裝置與普通壓力式噴嘴霧干燥裝置的區別在于：解決了空氣的初、中、高效三極過濾，熱風溫度低，風量大，有效地防止中藥成份受熱揮發和分解，被干燥物料瞬間快速固化、不粘壁，集低、中、高壓力式噴霧于一體，并解決了塔體，管路清晰等關鍵技術。
設備特點：
● 塔體上裝有自動振打裝置；
● 塔體、管路具有快開清洗孔及排污孔；
● 自動控制恒溫加料罐；
● 物料過濾器；
● 手工高壓洗塔隨機附件；
● 與物料接觸的部分采用不銹鋼材料制作；
● 物料收集采用兩級旋風除塵器（標準旋風除塵器，擴散旋風除塵器）或一級旋風除塵器、一級濕式除塵器；
● 進風溫度實現自動控制

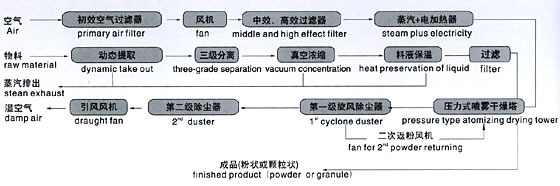

GYPG 型廣譜高壓力噴霧干燥機工藝流程圖
工藝流程簡圖：
技術參數：
| 型號 |
GYPG-25 |
GYPG-50 |
GYPG-100 |
GYPG-150 |
GYPG-200 |
GYPG-300 |
| 水分蒸發量 |
25 |
50 |
80 |
100 |
150 |
200 |
| 料液處理量 |
31.57-47 |
63.14-94 |
126.28-188 |
189.42-282 |
252.56-376 |
378.84-564 |
| 成品產量 |
6.85-22 |
13.70-44 |
27.40-88 |
41.1-132 |
54.8-176 |
82.2-64 |
| 濕物料含固率 |
20-45 |
| 成品含水率 |
3-5 |
| 電功率 |
50 |
82 |
117 |
150 |
238 |
320 |
| 加熱源 |
蒸汽+電 |
| 產品捕集方式及效率 |
兩極旋風除塵器或一級旋風除塵、一級濕式除塵器 |
| 自控儀表 |
熱風溫度及排風溫度指示、自動調節溫控儀 |
| 進風溫度 |
150-200 |
| 出風溫度 |
80-100 |
| 外形尺寸 |
長 |
6145 |
6875 |
7765 |
8785 |
9700 |
10900 |
| 寬 |
1500 |
1700 |
1980 |
2650 |
2800 |
3000 |
| 高 |
9300 |
1130 |
1450 |
17000 |
18700 |
21000 |
