穿流式烘箱由風機將一部分新空氣經初,中,高，三效過濾,達到十萬級凈化,經蒸汽熱交換器,使 空氣升溫至一定溫 度,通過過濾器使空氣凈化后，再又左側分流板分至各層,使熱風平均通 過每層被干燥的物料.使空氣從烘盤 底下的傾斜風道抽出后,經離心風機使一部分濕空氣排出烘箱,另一部分空氣繼續循環加熱 ,達到干燥目的。
工作原理:
在傳統的水平流廂式干燥機中,氣流只在物料表面流過,其缺點是傳熱系數低,熱利用濾差,物料干燥時間長，且由于結果上的缺陷，無法完全符合GMP藥品生產規范.為克服以上缺點，我廠根據國外先進技術開發了穿流式廂式干燥機也稱穿流式烘箱。其工作原理見圖：
穿流式烘箱由風機將一部分新空氣經初,中,高，三效過濾,達到十萬級凈化,經蒸汽熱交換器,使 空氣升溫至一定溫 度,通過過濾器使空氣凈化后，再又左側分流板分至各層,使熱風平均通 過每層被干燥的物料.使空氣從烘盤 底下的傾斜風道抽出后,經離心風機使一部分濕空氣排出烘箱,另一部分空氣繼續循環加熱 ,達到干燥目的。
特性：
* 熱風每一循環均勻通過中或高效過濾器,能有效避免空氣中夾帶物料在循環加熱過程中 發生變質,對藥品的 污染，完全符合藥品生產規范.
* 穿流式烘箱比平流式干燥機能力大,每層物料裝料厚度為平流式烘箱的三倍以上.
* 穿流式烘箱面積大,效率高，能力比平流式干燥機大幾倍,成本較低
* 穿流式烘箱適合各種顆粒狀,塊狀物料的干燥.
* 操作容易，清洗更換便捷,故障率較低
* 空氣進出口都有空氣過濾器,不會污染物料,影響其品質
* 穿流式烘箱加熱源可采用蒸汽或電加熱
1.排濕過濾器
2.新風過濾器
3.加熱器
4.烘車
5.亞高(高)過濾器
6.導流片
7.離心風機
8.吸風壓緊機

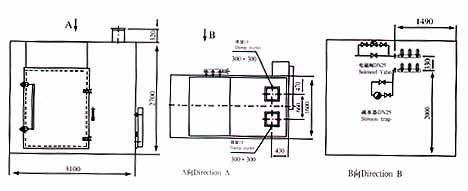

CLG-I系列穿流式烘箱示意圖：

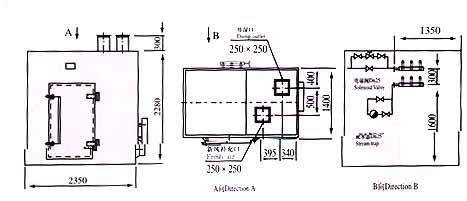

CLG－Ⅱ型穿流式烘箱示意圖：
技術參數：
| 型號規格 |
每次干燥量
（kg） |
配用功率
（kw） |
耗用蒸汽
|
加熱面積
（m2） |
風量
（m3/h） |
上下溫差℃ |
煤盤尺寸 |
烘盤數 |
重量 |
外形尺]寸 |
| CLG-Ⅰ |
100 |
4 |
40-80 |
50 |
4000-7300 |
±2 |
550×610×80 |
10 |
2200 |
2580×1400×2280 |
| CLG-Ⅱ |
200 |
7.5 |
80-120 |
80 |
7200-15800 |
±2 |
550×610×80 |
20 |
4000 |
3500×1600×2280 |
處理物料特點：
|
物料 |
顏料 |
醫藥品 |
催化劑 |
樹脂 |
窯制品 |
氨基酸 |
|
處理量 |
200 |
260 |
370 |
35 |
100 |
200 |
|
初含水量 |
60 |
65 |
- |
35 |
31 |
50 |
|
終含水量 |
0.3 |
0.5 |
- |
10 |
3 |
2 |
|
堆積密度 |
0.56 |
0.5 |
0.92 |
0.8 |
0.51 |
0.5 |
|
熱風溫度 |
60 |
80 |
400 |
150 |
100 |
80 |
|
干燥時間 |
5 |
6 |
- |
3 |
40 |
1 |
|
干燥面積 |
6.5 |
5.8 |
4.6 |
0.63 |
6.6 |
6.8 |
|
熱源 |
蒸汽 |
蒸汽 |
汽體 |
蒸汽 |
電力 |
蒸汽 |
